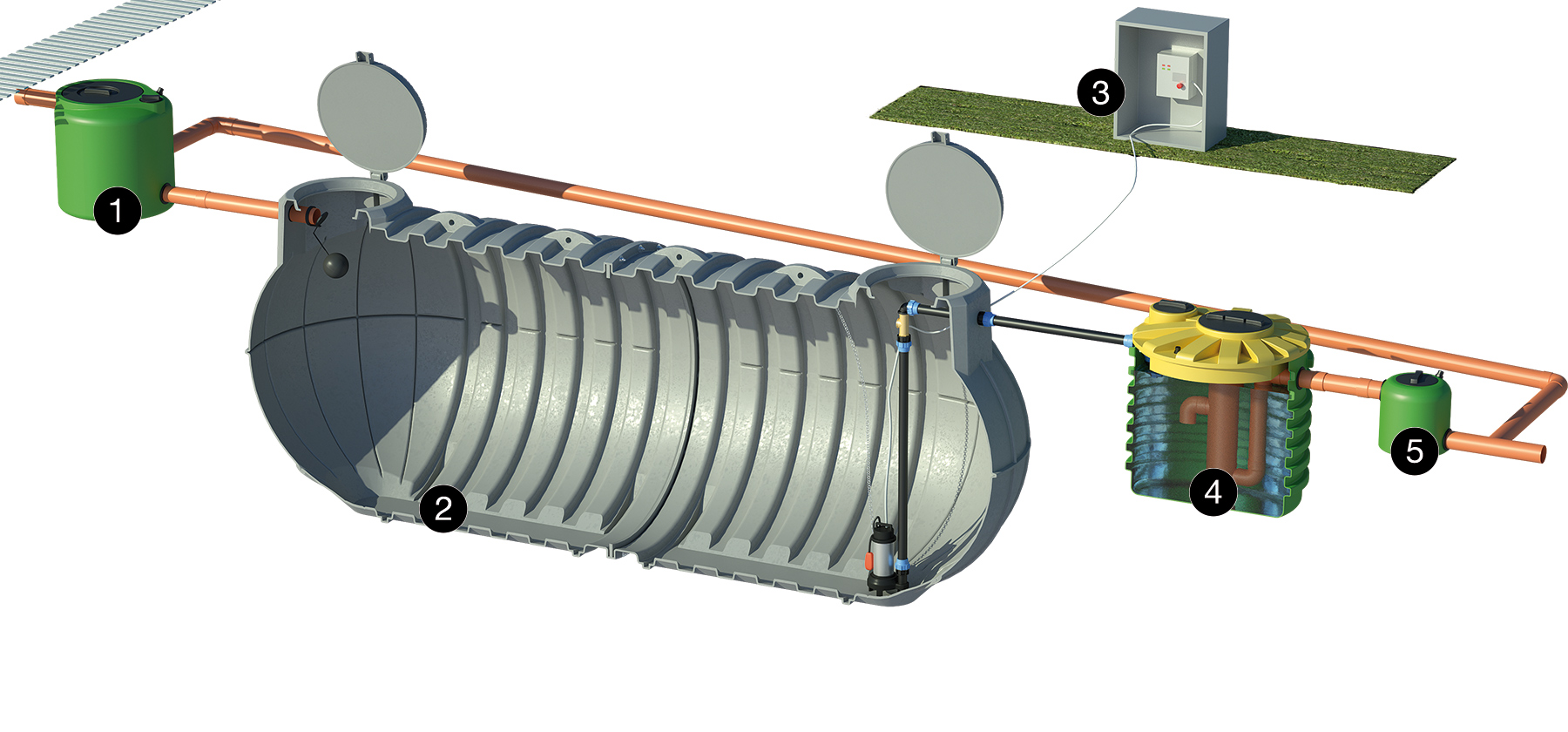

Використання та технічні характеристики
1. ДРЕНАЖНИЙ КОЛОДЯЗЬ: транспортує дощову воду, зібрану з двору, до накопичувального резервуару, а коли він заповнений, другу дощову воду безпосередньо до кінцевого дренажу через байпасну трубу.
2. РЕЗЕРВУАР ДЛЯ ЗБЕРІГАННЯ: він має такий розмір, щоб вмістити першу дощову воду від метеориту, що дорівнює першим 5 мм опадів, рівномірно розподілених на поверхні збору. На вхідній трубі є поплавковий запірний клапан. Наявність насоса з таймером дозволяє спорожнювати резервуар при постійній швидкості потоку і подавати стічні води в систему очищення із затримкою 48-96 годин після закінчення метеорологічної події. Цей час дозволяє відокремити зважений твердий матеріал від стічної води.
3. ЕЛЕКТРИЧНА ПАНЕЛЬ: для керування насосом підвищення тиску, активує запуск першого насоса тиску дощової води з регульованою затримкою. За законом ця затримка має становити від 48 до 96 годин після закінчення метеоритної події.
4. СИСТЕМА ОЧИЩЕННЯ: складається, залежно від моделі, з піскоуловлювача та масловідділювача з коалесцентним фільтром для очищення дощової води, що накопичується в резервуарі та повторно запускається насосом постійної витрати.
5. СВОБОДЯЗЬ ДЛЯ ВЗЯТУ ПРОБ: для відбору проб стічних вод на виході з очисних споруд.
ТЕХНІЧНІ ОСОБЛИВОСТІ
Система включає в себе дренажний сифон, систему зберігання з автоматичним закриваючим клапаном і занурювальним насосом із синхронізацією, систему обробки для видалення піску та видалення нафти, розмір якої відповідає UNI-EN858-1 і відповідає вимогам Законодавчого указу 152/06. Розмір системи розрахований на обробку перших 5 мм дощу, оскільки лише ці забруднювачі присутні, як зазначено LR Lombardia 27 травня 1985 р. n. 62. Після заповнення накопичувального резервуару наступні опади, визначені як вторинні та теоретично незабруднені, будуть стікати безпосередньо в приймальний корпус завдяки дренажному колодязя, розташованому вище за течією самого резервуару. Збережена забруднена вода потім повторно запускається занурювальним насосом, який активується електричною панеллю, яка регулює спорожнення накопичення таким чином, щоб через 48/96 годин після дощу система була готова до нового робочого циклу. Ефективність системи залежить від наступних параметрів:
• Тверді речовини, що осідають.
• Загальні вуглеводні та інші неемульговані легкі рідини з питомою вагою до 0,85 г/см3.
• Пікова швидкість потоку м3/год для кожної окремої моделі, якщо це прямо не зазначено, має бути нижчою за межі,
зазначені в технічному паспорті. • Площа поверхні (м2) двору, що підлягає обробці для кожної окремої моделі, якщо це прямо не зазначено, має бути меншою або дорівнювати обмеженням, зазначеним у паспорті технічних даних.
• Для всього, що прямо не зазначено, робиться посилання на дані проекту, зазначені в технічному паспорті.
ВИКОРИСТАННЯ: очищення стічних вод з відкритих поверхонь площ, автостоянок, доріг, зон обслуговування, складів,…
ДОВІДКОВІ ПРАВИЛА: Законодавчий декрет 152/2006, стандарт UNI EN 858-1 (засіб для видалення нафти), регіональні правила очищення дощової води.

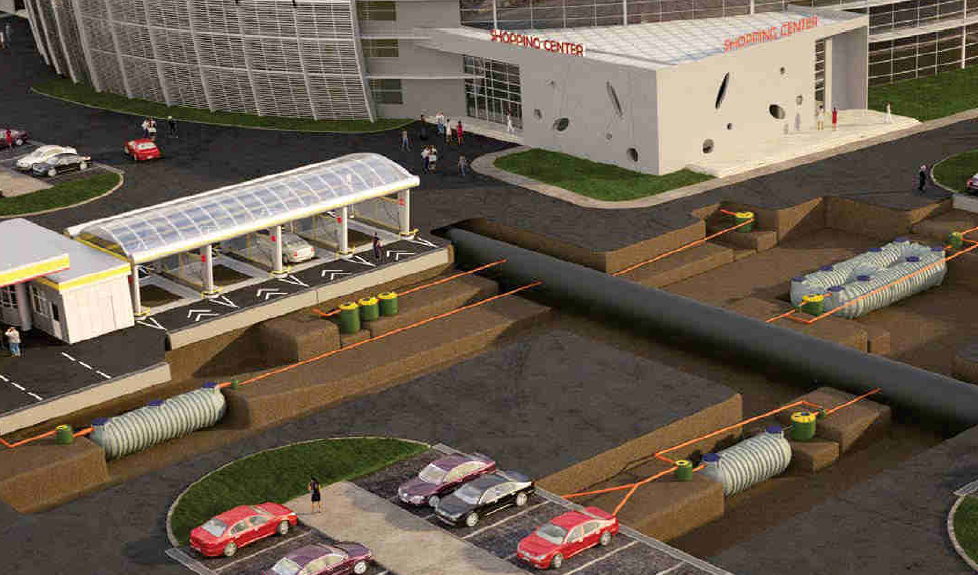

ПРИКЛАД ВСТАНОВЛЕННЯ
АКСЕСУАРИ В НАЯВНОСТІ
Електрощит з таймером (входить в комплект)
Електрична панель для запуску насоса для першої дощової системи. Команда запуску може бути ручною або автоматичною за допомогою таймера запуску. Щоб настроїти таймер і встановити час затримки на 24 години, дотримуйтесь інструкцій у технічному паспорті, що додається. Панель також оснащена візуальною сигналізацією (включення сигнальної лампочки). Електроживлення однофазне (побутове середовище: 230 В).
Датчик дощу (на вимогу)
Датчик для керування насосом(ами) першої дощової системи. Поєднаний з електричною панеллю, він дозволяє автоматично активувати таймер після закінчення метеоритного дощу. Таким чином, система очищає воду лише від першого дощу кожного метеорологічного явища, незалежно від його тривалості та інтенсивності.
Лічильник літрів (за запитом)
Матеріал: відстійник з моноблочного лінійного поліетилену високої щільності (LLDPE)
з поліпропіленовою ревізійною кришкою, з турбінним об’ємним літровим лічильником.
Застосування : літровий лічильний колодязь встановлюється, де це необхідно, за течією від резервуара для накопичення дощової води та призначений для вимірювання кількості
води, яка направляється на очищення, а потім скидається
